POL與傳統局域網

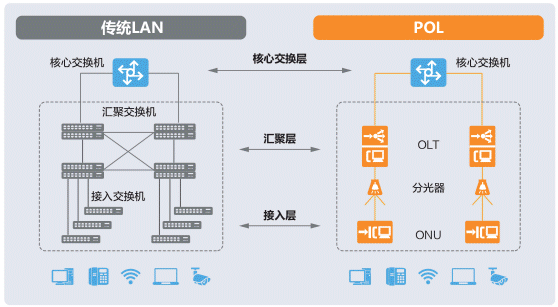

  POL與傳統LAN網絡結構對比

  ★在POL組網中傳統LAN中的匯聚交換機被OLT替代；銅線被光纖替代；接入交換機由無源的分光器替代。

  ★ONU提供二∕三層功能，通過有線或者無線接入用戶的數據、語音及視頻等業務。

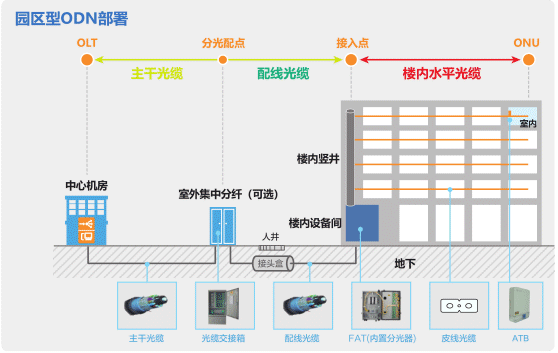

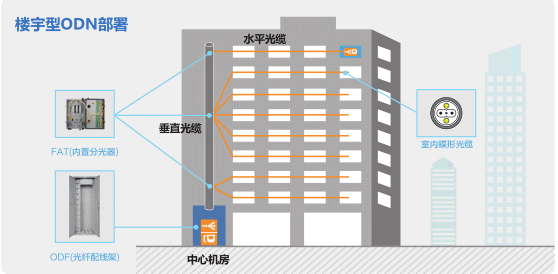

   ODN部署

   ODN（Optical Distribution Network)光配線網絡是基于PON設備的FTTx光纜網絡，其作用是在OLT和ONU之間提供光傳輸通道?；趹脠鼍?，大致可以分為園區型和樓宇型。

平滑演進

PON技術演進標準不斷完善，從GPON到10G PON，再到50G PON，標準考慮了平滑性，盡量充分利用已有的資源，以較小的投資和網絡改動，支持網絡升級。

光纖屬于非金屬材料，不易腐蝕，壽命長達30年以上，寬帶可達1T，無需重建網絡，只需升級設備就可以滿足未來近乎無限的寬帶需求。

解決方案

全光園區解決方案提供GPON/10G PON解決方案，可以滿足1G企業桌面接入。

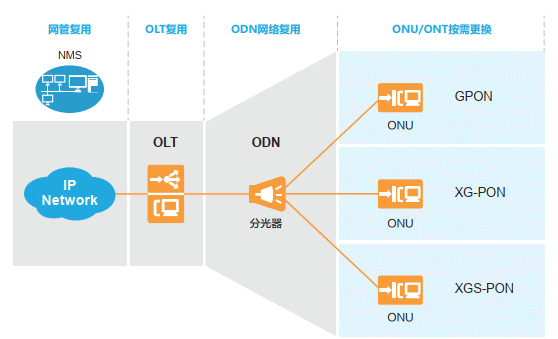

GPON,10G PON可以共用ODN網絡和光纖，實現平滑升級，節省投資。

10G PON相對GPON在物理層整體擴容：

★最大下行速率9.95Gbit/s,最大上行速率9.95Gbit/s，提供更高速度；

★最大1:256分光比，單個PON口可以接入更多ONU,適合高密度場景；

10G PON為適配10G的速率改進幀結構，提升DBA分配靈活度，簡化物理層消息管理機制等，在安全節能方面都有明顯提升。

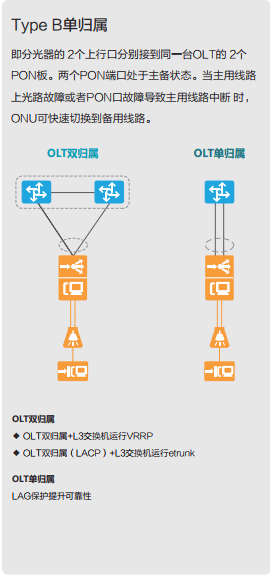

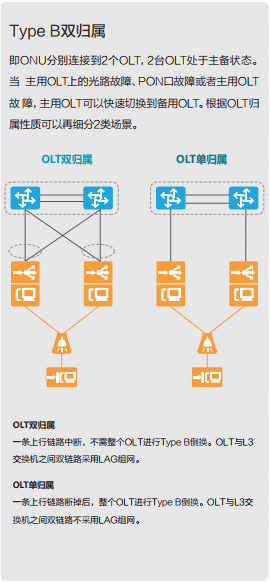

高可靠性

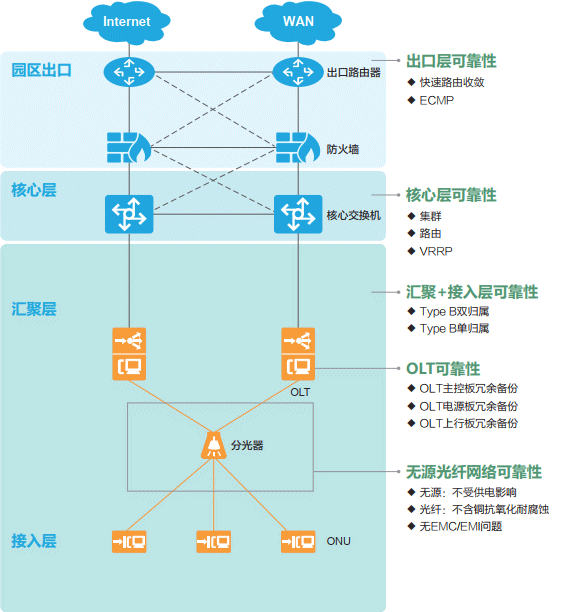

全光園區網絡架構采用端到端高可靠性設計，比如在業務接入的核心網元處，OLT具備主控板和業務板的ISSU特性，軟件升級過程中，中空板和業務板復位，但系統轉發面繼續保持工作，不會導致業務中斷，大大增強了系統可靠性。

高可靠性

如何保障企業客戶的業務可靠性？

解決方案

安全防護

企業網絡中設備類型眾多，接入地點和方式也不同，如何對設備進行安全認證?

解決方案

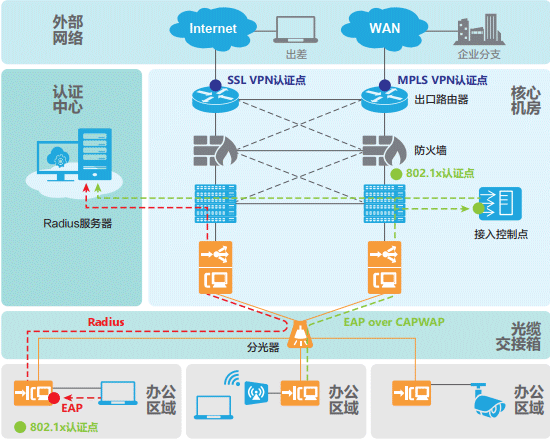

全光園區方案支持提供安全防護和權限控制方案，對不同場景下接入的各類設備安全認證，確保接入用戶的合法性。

★ONU支持MAC地址綁定，避免非法更換終端（如攝像頭）。

★MPLS VPN連接總部和分支，SSL VPN連接因特網，便于出差員工或訪客接入。

★支持802.1X認證。802.1X協議是一種基于物理/邏輯端口的網絡接入控制協議。協議使用EAP（Extensible Authentication Protocol)來實現客戶端、設備端和認證服務器之間認證信息的交換。無線接入設備EAP報文可以封裝在無線接入點控制協議（CAPWAP)中進行傳輸。

★GPON下行支持AES-128加密，10G PON支持雙向AES-128加密，減少線路入侵的可能性，保證用戶數據安全。

易部署

設備即插即用

ONU設備即插即用

根據部署計劃將ONU進行預配置，當ONU硬件安裝完成，上電后可以自動發現和添加ONU,完成ONU設備部署、遠程軟調，大大提高部署效率，降低網絡建設成本。

LLDP-MED設備即插即用

POL全光園區方案提供支持LLDP-MED設備即插即用的ONU，能夠在網絡中發現其他廠商的設備，例如IP話機，實現快速開通業務。

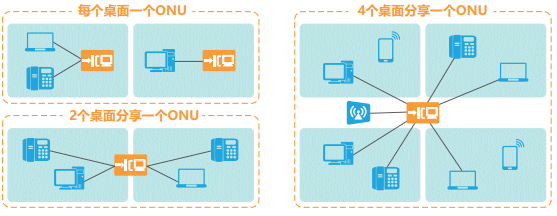

靈活的桌面ONU部署

提供桌面型ONU支持多種部署方式以適應不同的辦公桌排布，大幅提升了部署的靈活性。

靈活組網

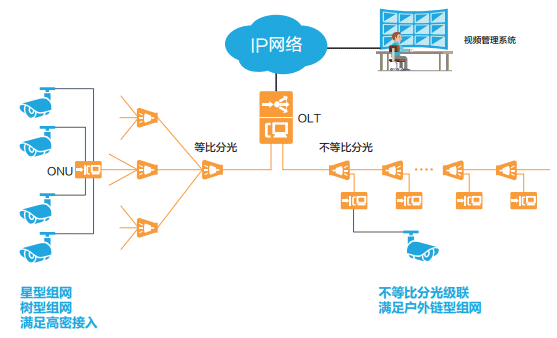

網絡架構適應各類場景的視頻監控

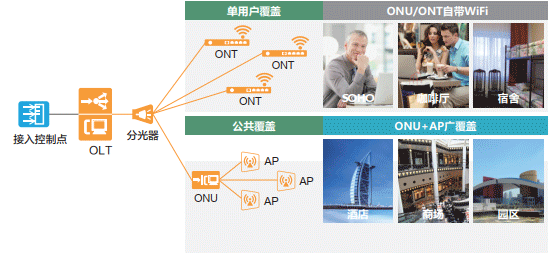

提供兩種WIFI承載方式：ONU/ONT自帶WIFI和ONU承載AP

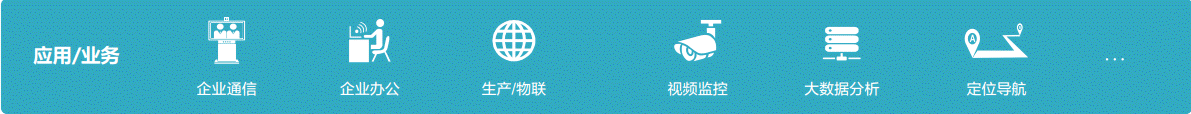

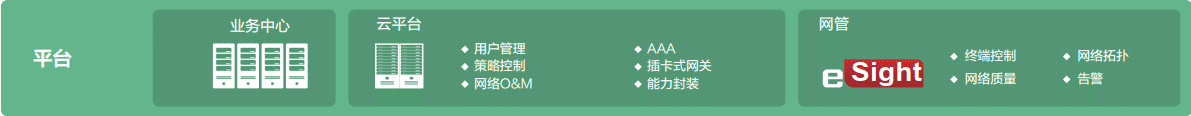

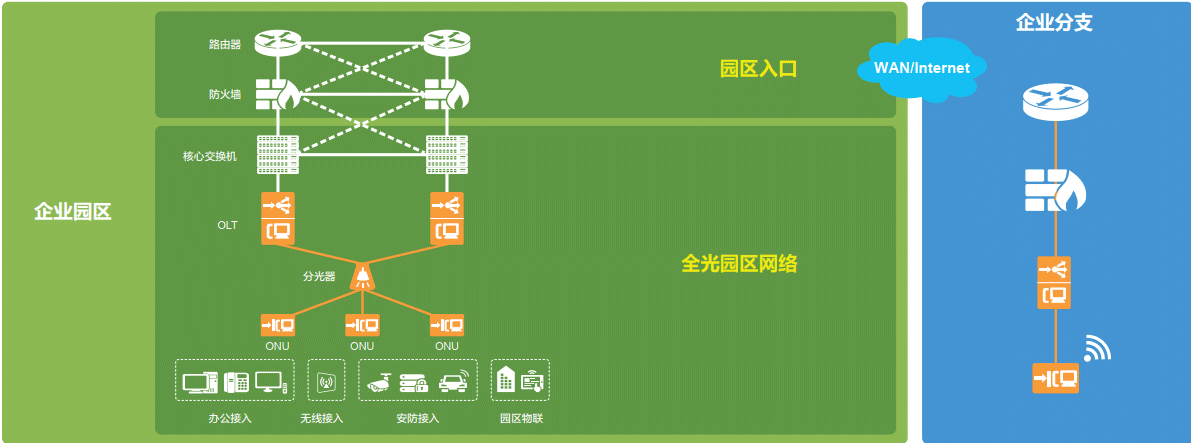

Campus OptiX全光園區解決方案全景圖

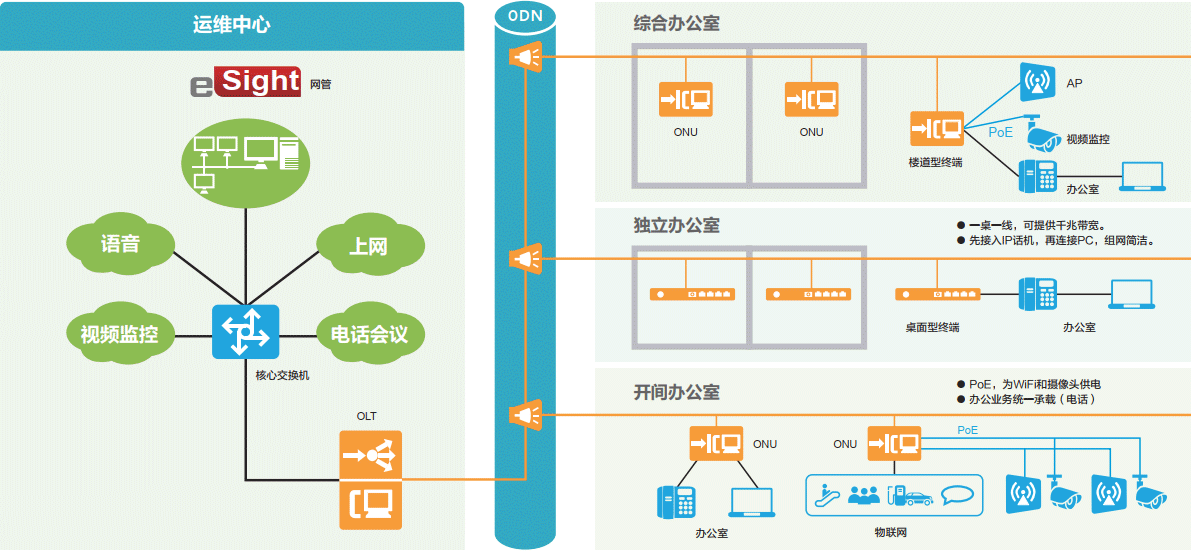

企業辦公解決方案

面臨的挑戰

大型企業建網主要面臨以下挑戰：

★ 大量交換機占用機房空間、功耗大、散熱難。

★ 匯聚路由器之間連接復雜，而且占用管道空間，走線和維護難度大。

★ 交換機位置分散，管理復雜，需要龐大的維護團隊。

★ 網絡新增設備操作復雜，升級和擴容難。

解決方案

全光園區方案在傳統園區LAN的基礎上，結合云業務和智能終端的新變化，用全光網絡（xPON)作為園區局域網的接入，為企業 辦公構建一個更扁平化、易于部署、業務融合的新型網絡。

★ 光纜代替?zhèn)鹘y(tǒng)網線，減低投資成本，簡化施工，且光纜抗氧化，壽命長，易維護。

★ 無源匯聚分光器極大減少了匯聚交換機和配套機房，節省空間及能耗。

酒店解決方案

面臨的挑戰

酒店網絡從電話、電視等傳統單一業務逐步向監控、WiFi、客房智能控制、環境感知等全業務發展，呈現多樣化、智能化、移動化的特點。

★更高的帶寬：日益增長的智能酒店新業務需求，如4K高清視頻，需要提升帶寬。

★隨時隨地接入網絡：客房、走廊、大堂及會議室無縫連接。

★豐富的增值服務：VoD視頻點播，客房智能控制。

★經濟的運營成本：客房眾多，覆蓋范圍廣，需要更簡潔易部署易運維的網絡。

解決方案

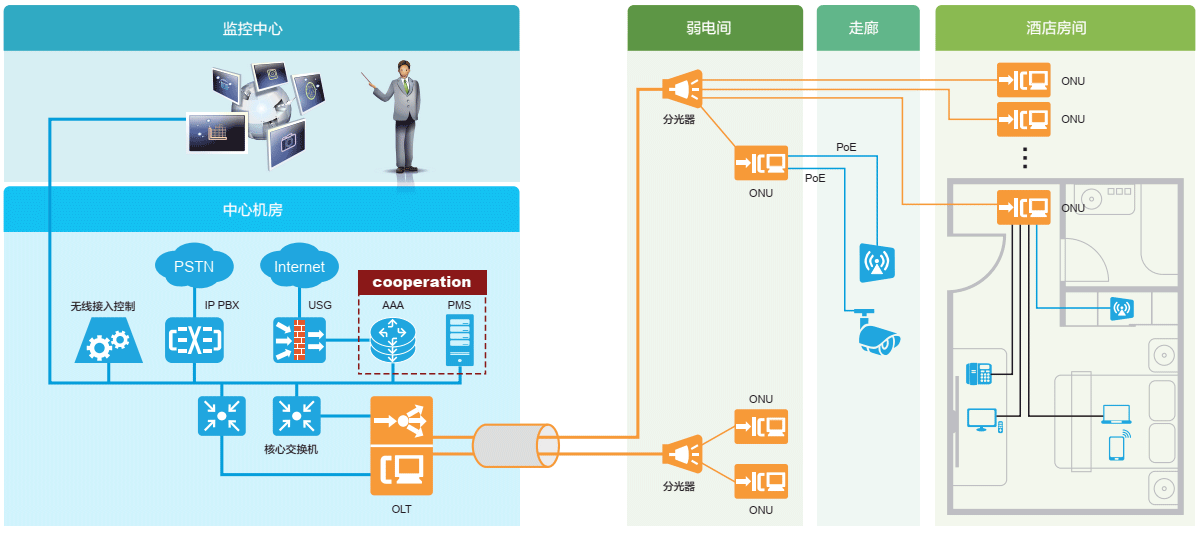

全光園區酒店解決方案綜合無線、有線、視頻、語音、客房監控等融合業務發展需求，提出全光智能酒店理念及“一房一光纖多業務”的客房業務承載模式，滿足酒店各類信息系統的承載要求，簡化組網和管理。

★一房一光纖，簡化網絡，降低成本。

★多場景多業務覆蓋：提供HSI、語音、電視、WiFi、客控等全業務，客房、大廳、走廊、餐廳等無縫覆蓋。

校園解決方案

面臨的挑戰

★云教育、遠程教學要求大帶寬、高可靠的校園網絡，并支持平滑演進；

★無線校園全覆蓋，有線無線統一認證，無縫漫游；

★滿足桌面云需求，多業務統一承載，網絡規劃簡單，布線簡單，運維簡單。

解決方案

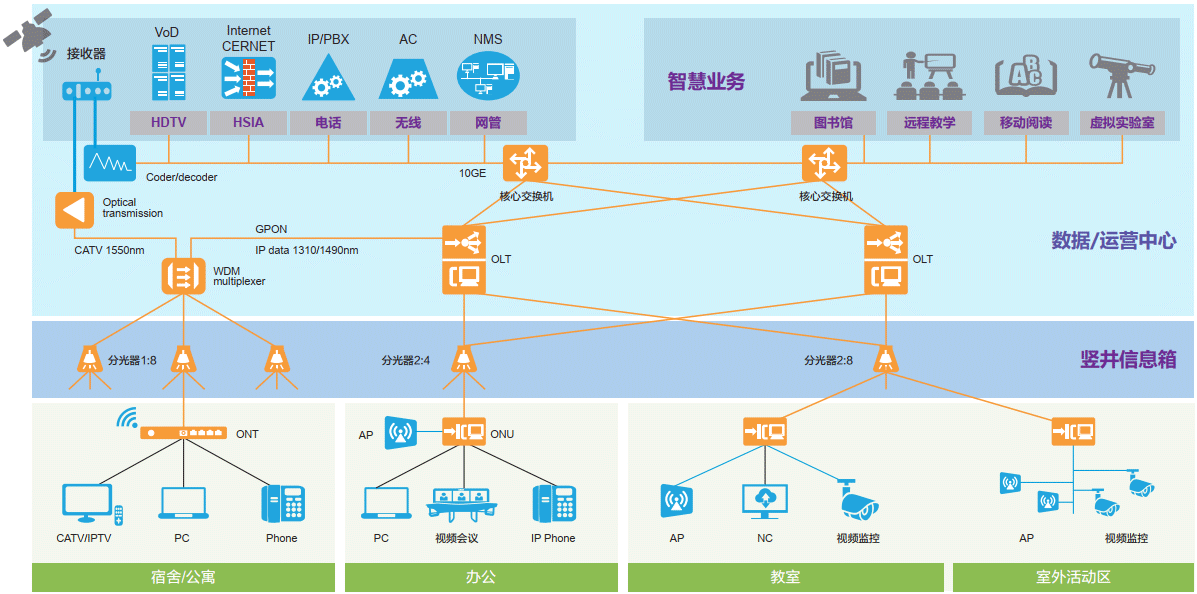

全光校園解決方案通過一張光纖網絡實現多場景和全業務的統一承載，無源的ODN網絡提供更高的可靠性，并支持彈性擴容（P2MP架構)和靈活演進（GPON/XG(S)-PON)。

★采用WDM波分復用設備將CATV信號和GPON信號復用到一根光纖傳輸?shù)剿奚?公寓。

★教室、辦公、室外活動區采用一根光纖承載所有業務類型。

醫療解決方案

面臨的挑戰

★網絡建設慢：業務類型多，布線復雜，且面對突發事件醫療設施建設無法快速響應；

★運維難：多種網絡并存，相互交織，導致網絡維護工作量大，運營效率低下；

★可靠性低：機房多，故障率高，金屬線纜無法抵御電磁干擾和腐蝕；

解決方案

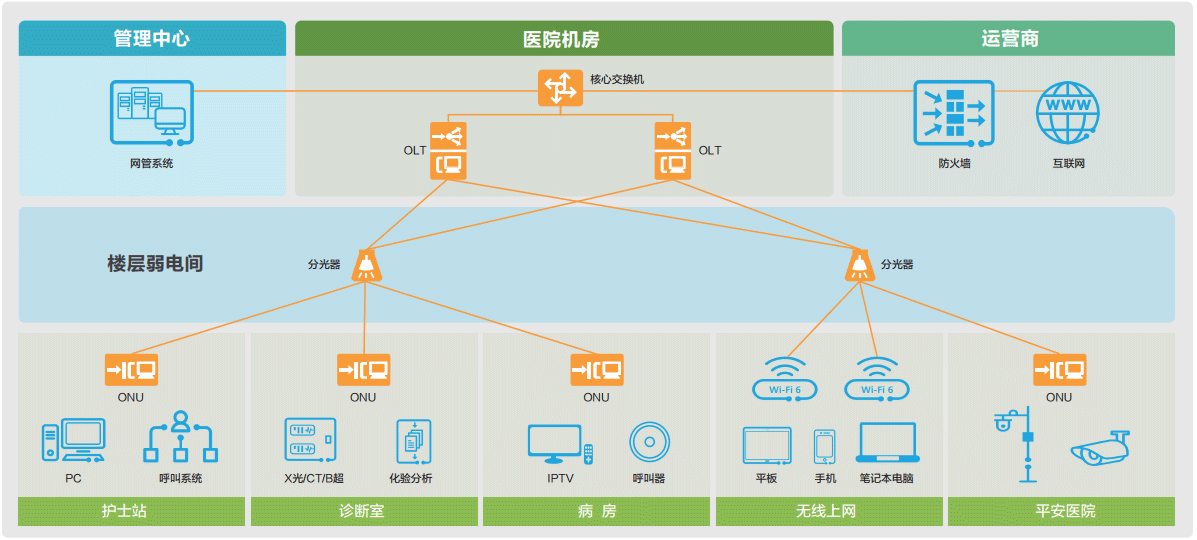

Campus OptiX全光園區解決方案為醫療各種場景提供全光纖局域網絡，實現千兆超寬接入的同時，綠色無源、可靠安全、快速部署、高效運維，為醫療業務開展保駕護航。

★通過一張光纖網絡實現業務統一承載，無源的ODN網絡提供更高的可靠性；

工業光網解決方案

面臨的挑戰

★可靠性低：故障率高，難以抗多點故障，金屬線纜無法抵御電磁干擾和腐蝕；

★網絡復雜：業務類型多，布線復雜，網絡擴容需熔纖，業務更新無法快速升級網絡；

★運維困難：多種網絡并存，維護工作量大，光纖故障難以定位，運營效率低下；

解決方案

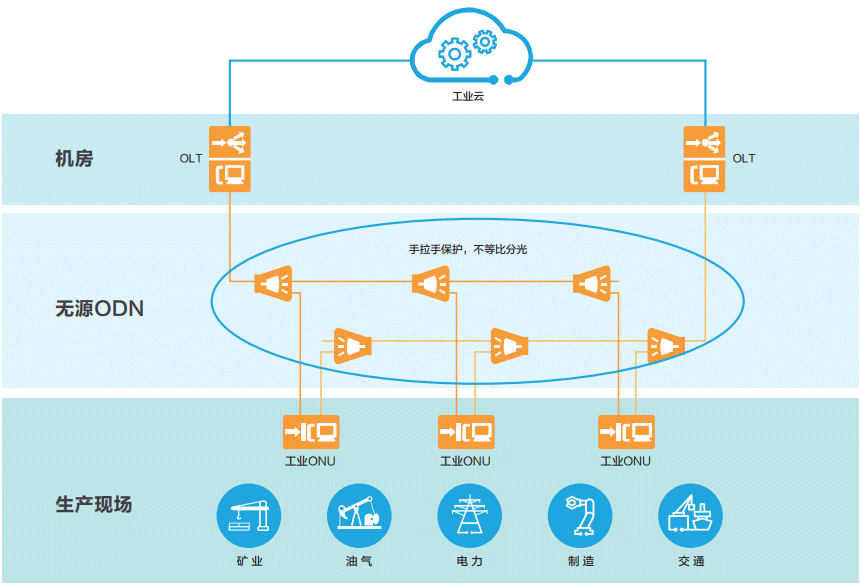

Campus OptiX工業光網解決方案為油氣、礦業、交通、電力等行業提供全光纖局域網絡，實現千兆超寬接入的同時，綠色無源、可靠安全、快速部署、高效運維，為工業開展保駕護航。

★極簡部署：無源ODN，全程預鏈接、零熔纖，部署更高效；40KM長距離廣覆蓋，一張網覆蓋所有業務；

★安全可靠：Type C手拉手保護，50ms倒換，業務0中斷；工業級ONU：寬溫域，6KV防雷，防爆認證；

★智能運維：端到端運維可視化，提升運維效率；智能光路診斷OTDR方案，光纖故障快速定位；

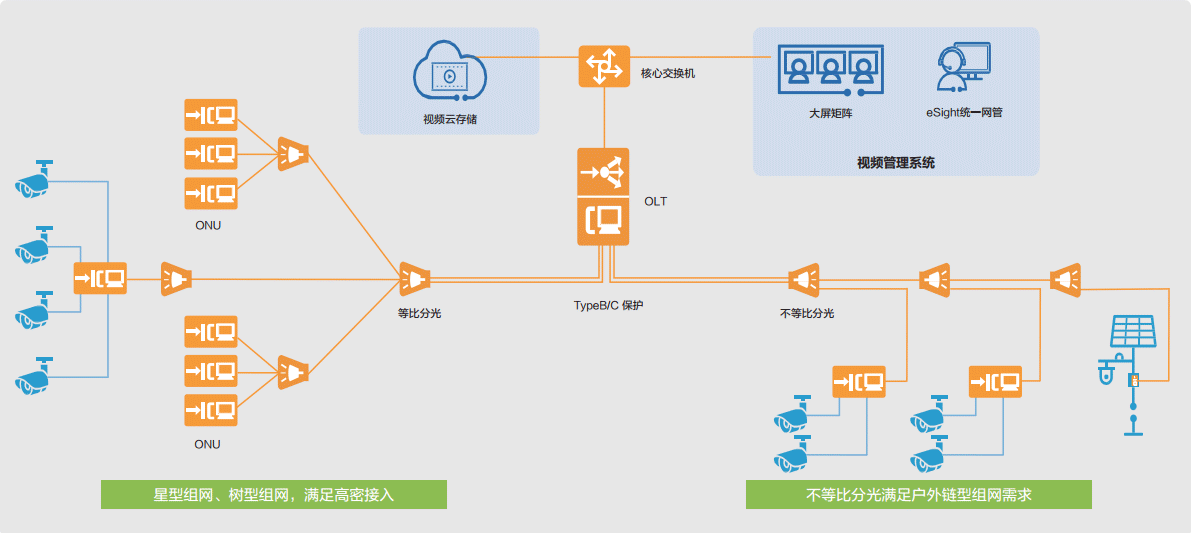

視頻監控解決方案

面臨的挑戰

為了保障公民的生命財產安全，視頻回傳已經成為關系國計民生的大事。

視頻監控高清化、智能化、廣覆蓋的要求，對視頻回傳網絡提出了大帶寬、多場景、安全可靠的訴求。

★視頻監控點數量大，增長快速，覆蓋廣，距離長；

★監控高清化，高清視頻需要大帶寬保障，實時監控對時延要求更高；

★網絡安全事件頻發，內容需要100%安全，包括防止非法攝像頭的接入以及攝像頭數據安全；

解決方案

光纖到攝像頭視頻監控提供端到端的解決方案：攝像頭、網絡接入、承載、存儲、云平臺、管理、監控中心網絡。

★通過一張光纖網絡實現業務統一承載，無源的ODN網絡提供更高的可靠性；

★面向高清攝像頭和云化視頻業務需求，支持靈活演進（GPON/XG(S)-PON);

★P2MP的網絡架構支持更多攝像頭接入和彈性擴容；

★支持MAC地址綁定、802.1x認證等安全措施，確保網絡安全；
